Consulta WEB Pública
1.
Herramientas
para visualización de la vista de mapa
Se
agrupan en una barra que aparece sobre la parte superior derecha de la pantalla
y se muestra como se ilustra a continuación:
La
utilización de estas herramientas son las que se describen a continuación.
1.1. Herramienta para
acercamiento
|
|
Acercar Para ampliar la vista de mapa, indicando la zona a ampliar mediante un recuadro con el mouse o
haciendo clic sobre el mapa: |
Seleccionar
el área con el mouse:

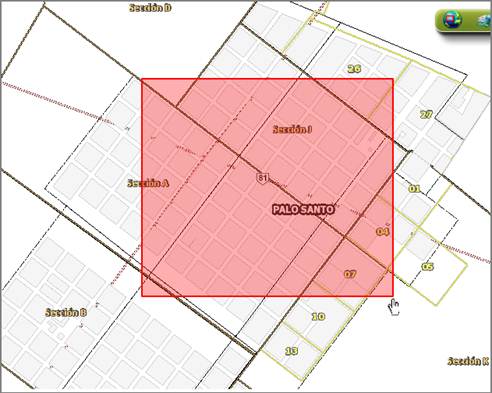

Ilustración 1 - Seleccionar área para aumentar
Y
al liberar el mouse mostrar el área de mapa aumentada:

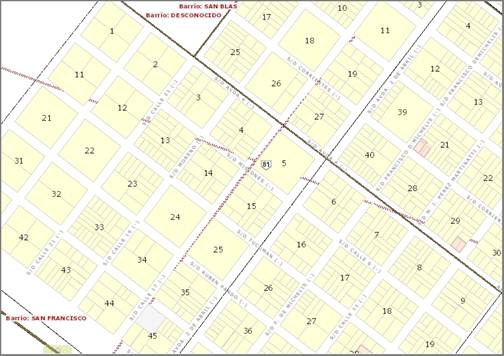

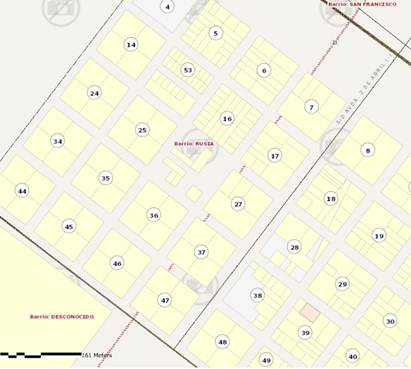

Ilustración 2 - Nueva vista de mapa después de un acercamiento
1.2. Herramienta para alejamiento
|
|
Alejar Permite alejar la vista de mapa, indicando con el
mouse la zona, mediante un recuadro,
de forma similar a la herramienta para Acercar |
1.3. Herramienta para movilizarse
|
|
Mover Para desplazarse
dentro de la vista de mapa. Se debe mantener presionado el mouse y moverse a
través del mapa. Al liberar el mouse se muestra la nueva vista de mapa. |

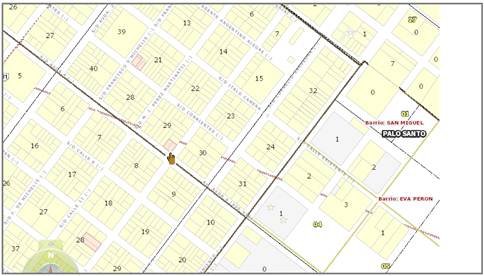

Ilustración 3 – Moverse a través de la vista de mapa
1.4. Visualizar la extensión
total
|
|
Extensión total Permite visualizar la totalidad del mapa. |
1.5. Zonas predefinidas
|
|
Señaladores (BookMarks) Esta opción permite
indicar una zona en la vista de mapa y marcarla como una zona predefinida,
guardarla en el Sistema y luego seleccionarla y volverla a visualizar. Esto se obtiene eligiendo a través del mapa la zona,
marcándola, asignándole un nombre y finalmente agregarla a la lista. Posteriormente, cuando se ingrese a esta función y se
presione sobre el nombre asignado, el Sistema realizará un acercamiento a la
zona y se mostrarán los elementos que están comprendidos en la misma. La interfaz que aparece en esta opción, es la que se
muestra a continuación: |
Ilustración 4 - Opción Señaladores
Que
posee los siguientes elementos:
|
|
|
Permite visualizar los
nombres de las zonas predeterminadas, que fueron creadas por la Dirección
General de Catastro Territorial y que no pueden ser modificadas. Generalmente
están referenciadas a una Ciudad o Localidad. Para mostrar la zona se
debe seleccionar de la lista
|
|
|
|
Permite crear un nuevo
señalador generado por el Usuario, quien al capturar el área deberá
identificarla con un nombre y guardarla en el Sistema, presionando el botón Cuando se agregan
señaladores aparece en la lista un ícono para eliminar ese señalador, como se
muestra en el siguiente ejemplo:
|
|
|
|
Se utiliza para eliminar
toda la lista de los señaladores creados por el Usuario |
2.
Herramientas
principales
Se
agrupan en una barra como se ilustra a continuación:
Si
esta barra no se visualiza en la pantalla se debe hacer clic sobre el primer
símbolo
de la derecha.
La
descripción de estas herramientas son las que se detallan a continuación
2.1. Mapa General
|
|
Vista Global Agrega una ventana con el mapa General y un recuadro
en rojo, que indica la zona que se está mostrando actualmente en pantalla.
Ejemplo: |
Ilustración 5 - Vista del mapa general
2.2. Capas del mapa
|
|
Tabla de Contenidos Para habilitar o no la visualización de las capas de
información que contiene el mapa. |
|
|
Se muestra una ventana de Tabla de Contenidos, como
la que se detalla a continuación: |

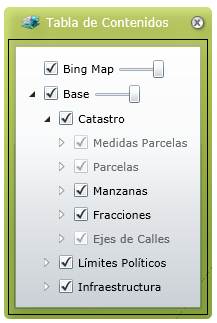

Ilustración 6 -Lista de las capas del
mapa
Que
posee los siguientes elementos:
|
|
Grupo principal.
|
|
|
Subgrupo del grupo principal. Para el detalle y visualización de sus componentes,
las funciones de los símbolos que acompañan al nombre, son similares a los
descriptos para el grupo. |
|
|
Capa de información de elementos de mapa.
|
|
|
Capa de información grisada. Indica que esta capa
posee un valor de control de escala, por lo que será visible, solamente,
cuando el acercamiento en la vista de mapa supere ese valor mínimo. |
2.3. Vista ampliada del mapa
|
|
Lupa Muestra en una ventana adicional la vista de mapa,
aumentando el acercamiento. Esta ventana se puede desplazar sobre el mapa,
para obtener vistas aumentadas de distintos sectores. Como se muestra en el
ejemplo |

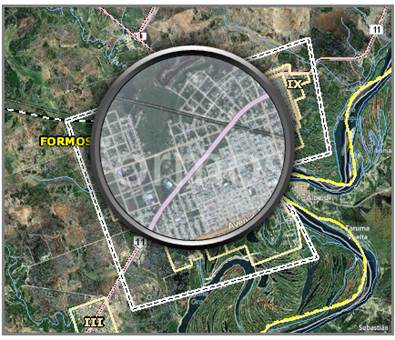

Ilustración 7 - Lupa para ampliación del
mapa
2.4. Impresión de mapa
|
|
Imprimir Genera una vista de la zona que se está visualizando
y la envía a una impresora local, para obtener una copia en papel. Para ello se muestra una ventana con la vista de mapa
y distintos parámetros que se ingresan para definir la impresión en papel |

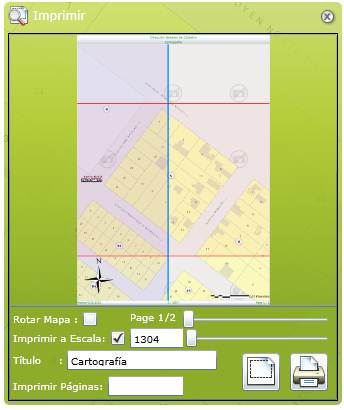

Ilustración 8 - Parámetros para Imprimir
Donde:
|
|
Indicar si el mapa debe
ser rotado. Cambia la orientación vertical a la horizontal rotando los
elementos 90° |
|
|
Si la extensión de mapa
ocupa más de una página permite seleccionar la página a imprimir |
|
|
Modificar la escala de
mapa para producir la impresión. |
|
|
Ingresar un Título que se
imprimirá en el mapa |
|
|
Si el mapa ocupa más de 1
página, permite indicar cuáles páginas se imprimirán |
|
|
Permite definir la
extensión de mapa en la impresión |
|
|
Para enviar el mapa a la
impresora habilitada |
|
|
|
Ejemplo
de impresión:
Ilustración 9 - Impresión de mapa
2.5. Ir a coordenada
|
|
Ir a Coordenada Permite ingresar los valores X e Y o tomar una
coordenada del mapa, para hacer un acercamiento a esa ubicación. Al ingresar a esta opción se muestra una ventana como
la siguiente: |
Ilustración 10 - Valor de la coordenada
Con
los siguientes elementos:
|
|
Valores de las componentes
X e Y de la coordenada a ubicar. Pueden ingresarse por teclado o hacer clic
sobre un lugar del mapa, con la siguiente herramienta |
|
|
Permite indicar con el
mouse un lugar en el mapa, para capturar los valores de la coordenada en ese
punto |
|
|
Ejecutar el acercamiento a
la coordenada buscada |
2.6. Mediciones
|
|
Herramienta de medición Permite efectuar mediciones de longitud o superficie
sobre el mapa. Al hacer clic sobre
esta herramienta muestra la siguiente ventana: |
Ilustración 11 - Herramientas para medir
2.6.1. Medir una longitud
Para realizar esta operación se debe hacer clic
sobre el mapa indicando el punto de inicio y luego trazar sobre el mapa una
línea o seguir con el mouse el trazado de algún elemento lineal del mapa que se
desee medir.
Al utilizar esta opción se modifica la ventana
inicial como se muestra a continuación:
Ilustración 12 - Medir una longitud
Con los siguientes elementos:
|
|
Valor obtenido en la
medición |
|
|
Para indicar la unidad de
medida utilizada para la medición. Si se presiona en
Si se cambia la unidad de medida, seleccionando otro
elemento de la lista, el Sistema recalcula el valor obtenido en la medición,
según la nueva unidad de medida. |
, muestra las opciones disponibles:
2.6.2. Medir un área
Para medir una superficie se utiliza la segunda
herramienta y se traza un polígono irregular sobre el mapa o se traza con el
mouse un contorno de un objeto del mapa.
En esta opción la ventana original se modifica como
se muestra
Ilustración 13 - Medir un área
Con los siguientes elementos:
|
|
Valor obtenido del
perímetro del área |
|
|
Valor obtenido del área
del polígono |
|
|
Para indicar la unidad de
medida utilizada para el perímetro. Si se presiona en
Si se cambia la unidad de medida, seleccionando otro
elemento de la lista, el Sistema recalcula el valor obtenido en Perímetro,
según la nueva unidad de medida. |
|
|
Para indicar la unidad de
medida utilizada para el cálculo del área. Si se presiona en
Si se cambia la unidad de medida, seleccionando otro
elemento de la lista, el Sistema recalcula el valor Área, según la nueva
unidad de medida. |
|
|
Para borrar las mediciones
realizadas y limpiar la ventana original |
2.7. Información sobre una
parcela
|
|
Información Permite consultar datos de una parcela,
seleccionándola con el mouse sobre el mapa. En la ventana que se muestra por
cada consulta, aparecen los siguientes datos: Todos los elementos de la nomenclatura de la parcela,
Número de Partida, Expediente de registración de la parcela, Tipo de parcela,
domicilio. Para cerrar la ventana hacer clic sobre la misma. Un ejemplo se muestra a continuación: |
Ilustración 14 - Información de la parcela
3.
Búsqueda
de parcelas
|
|
Permite consultar datos de parcelas, ingresando
parámetros de búsqueda. Para
ello, se utilizan datos de: ·
Identificación de la parcela ·
Datos de domicilio de la parcela ·

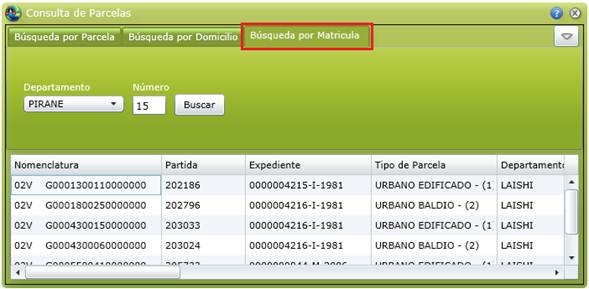

Datos de la Matrícula |
3.1.1. Búsqueda según los datos de parcela
En esta opción se ingresan
valores para la búsqueda según los siguientes parámetros:
·
Número de partida inmobiliaria
·
Valores de la nomenclatura de la parcela
Los campos en los que se ingresan estos
parámetros, aparecen en la siguiente interfaz:

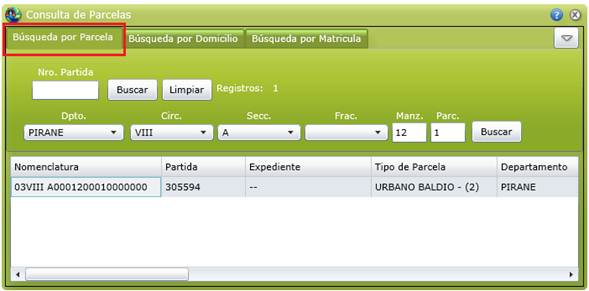

Ilustración
15 - Búsqueda
por datos de parcela
La consulta se puede
realizar ingresando un valor o un conjunto de valores. La descripción de los
campos utilizados para ingresar los valores de búsqueda, es la siguiente:
|
|
Número
de partida de la/las parcela/s |
|
|
Nombre
del Departamento. Si se presiona en
|
|
|
Código
de Circunscripción |
|
|
Código
de Sección |
|
|
Código
de Fracción |
|
|
Código
de Manzana |
|
|
Número
de parcela |
|
|
Realizar
la búsqueda, después de ingresar los parámetros |
|
|
Poner
en blanco todos los campos |
|
|
Mostrar
la cantidad de registros seleccionados |
|
|
Fijar
la grilla al pie de la pantalla |
|
|
Para
obtener un texto con ayuda |
|
|
Cerrar
la ventana actual |
El resultado de la búsqueda
se muestra en las columnas siguientes:
|
|
Nomenclatura
de la parcela |
|
|
Partida
inmobiliaria de la parcela |
|
|
Número
de expediente de creación de la parcela |
|
|
Tipo
de parcela |
|
|
Departamento
de la provincia donde está la parcela |
|
|
Código
de Circunscripción catastral |
|
|
Código
de Sección catastral |
|
|
Código
de Fracción catastral |
|
|
Código
de la manzana |
|
|
Número
de parcela |
|
|
Destino
dado a la parcela |
|
|
Jurisdicción
a la que pertenece la parcela |
|
|
Tipo
de propiedad del inmueble (público, privado, etc) |
|
|
Nombre
de la calle de ubicación de la parcela |
|
|
Número
de puerta asignado a la parcela |
3.1.2. Búsqueda por datos de
domicilio
En esta opción se
ingresan los valores que pertenecen al
domicilio de la parcela y que aparecen en la siguiente interfaz:

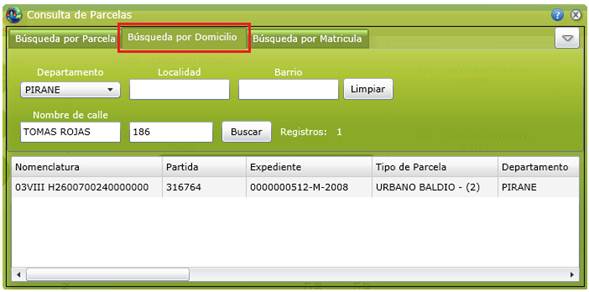

Ilustración
16 - Búsqueda
por datos de domicilio
La búsqueda se puede
realizar ingresando un valor o un conjunto de valores. La descripción de los
campos, es la siguiente:
|
|
Nombre
del Departamento. Si se presiona en
|
|
|
Nombre
de la Localidad. Ingresar el nombre de la localidad que pertenece el
Departamento seleccionado en el paso anterior. Si
se ingresa una o más letras se muestran los nombres de las localidades que
contienen esas letras y que pertenecen al departamento seleccionado
previamente.
|
|
|
Nombre
del Barrio. Para ingresar el nombre del Barrio, dentro de la localidad
seleccionada en el paso anterior. Si
se ingresa una o más letras se muestran los nombres de los barrios que
contienen esas letras y que pertenecen a la localidad seleccionada previamente.
|
|
|
Para

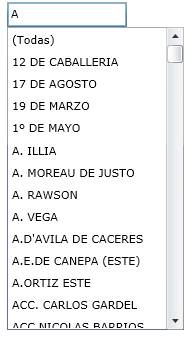

ingresar el Nombre de calle. En el cuadro se listan los nombres de Calle,
dentro de la localidad seleccionada en el paso anterior. Si
se ingresa una o más letras se muestran los nombres de las calles que
contienen esas letras y que pertenecen a la localidad seleccionada previamente.
|
|
|
Número
de puerta |
|
|
Una
vez ingresado los valores, realizar la búsqueda |
|
|
Poner
en blanco todos los campos |
|
|
Mostrar
la cantidad de registros seleccionados |
|
|
Fijar
la grilla al pie de la pantalla |
|
|
Para
obtener un texto con ayuda |
|
|
Cerrar
la ventana actual |
El resultado de la búsqueda
se muestra en las columnas siguientes:
|
|
Nomenclatura
de la parcela |
|
|
Partida
inmobiliaria de la parcela |
|
|
Número
de expediente de creación de la parcela |
|
|
Tipo
de parcela |
|
|
Departamento
de la provincia donde está la parcela |
|
|
Código
de Circunscripción catastral |
|
|
Código
de Sección catastral |
|
|
Código
de Fracción catastral |
|
|
Código
de la manzana |
|
|
Número
de parcela |
|
|
Destino
dado a la parcela |
|
|
Jurisdicción
a la que pertenece la parcela |
|
|
Tipo
de propiedad del inmueble (público, privado, etc) |
|
|
Nombre
de la calle de ubicación de la parcela |
|
|
Número
de puerta asignado a la parcela |
3.1.3. Búsqueda por datos de
Matrícula
En esta opción se ingresa el
dato de número de matrícula de la parcela en la siguiente interfaz:
- Búsqueda
por matrícula
La búsqueda se debe realizar
ingresando el departamento de la Provincia, a la cual pertenece la parcela y el
número de matrícula. La descripción de los campos, es la siguiente:
|
|
Nombre
del Departamento. Si se presiona en
|
|
|
Número
de matrícula de la parcela. El
dato se vincula con el Departamento seleccionado previamente, ya que cada
Departamento de la Provincia tiene su propia numeración de matrículas. |
|
|
Se
da la orden de realizar la búsqueda, una vez ingresado los valores. |
|
|
Mostrar
la cantidad de registros seleccionados |
|
|
Fijar
la grilla al pie de la pantalla |
|
|
Para
obtener un texto con ayuda |
|
|
Cerrar
la ventana actual |
El resultado de la búsqueda
se muestra en las columnas siguientes:
|
|
Nomenclatura
de la parcela |
|
|
Partida
inmobiliaria de la parcela |
|
|
Número
de expediente de creación de la parcela |
|
|
Tipo
de parcela |
|
|
Departamento
de la provincia donde está la parcela |
|
|
Código
de Circunscripción catastral |
|
|
Código
de Sección catastral |
|
|
Código
de Fracción catastral |
|
|
Código
de la manzana |
|
|
Número
de parcela |
|
|
Destino
dado a la parcela |
|
|
Jurisdicción
a la que pertenece la parcela |
|
|
Tipo
de propiedad del inmueble (público, privado, etc) |
|
|
Nombre
de la calle de ubicación de la parcela |
|
|
Número
de puerta asignado a la parcela |
|
|
|
4.
Consulta
de trámites
|
|
Permite consultar la información de los trámites
iniciados en la DGCT, ingresando Número, letra, año del Trámite. El resultado de la consulta muestra
los siguientes datos vinculados a un trámite: ·
Datos sobre la gestión ·
Tipo de expediente ·
Cuándo se inicio ·
Cuándo se finalizó ·
Estado actual ·
Movimientos del expediente dentro de la DGCT. |
4.1. Ingreso de parámetros para
la consulta
Para realizar una consulta
se deben completar los siguientes parámetros de consulta: el número de trámite,
la letra y el año de gestión.
Los mismos aparecen en la
siguiente ventana de ingreso:

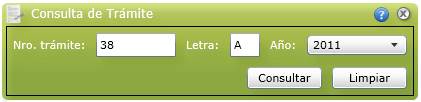

Ilustración 17 – Búsqueda de Trámite. Parámetros
El detalle de cada uno de
ellos, es el siguiente:
|
|
Ingresar Número de Trámite |
|
|
Ingresar Letra de Trámite |
|
|
Ingresar Año de Trámite |
|
|
Obtener
una ayuda de cómo operar |
|
|
Para
la realizar la consulta |
|
|
Para
dejar en blanco los campos de ingreso |
Se
deben completar todos los campos, si faltara alguno de ellos, el Sistema
indicará esta situación, mediante el siguiente mensaje de Error:
Ilustración 18 – Búsqueda de Trámite. Faltan datos
4.2.
Resultados
de la consulta
Los datos que resultan de realizar la consulta se muestra en
una ventana, la cual posee distintas solapas o ventanas con datos,
según se describe en los párrafos siguientes.
4.2.1. Datos del trámite
Datos
referidos a la identificación, el tipo de trámite, estado del trámite y las
fechas significativas. La ventana que se muestra, es como la que sigue:

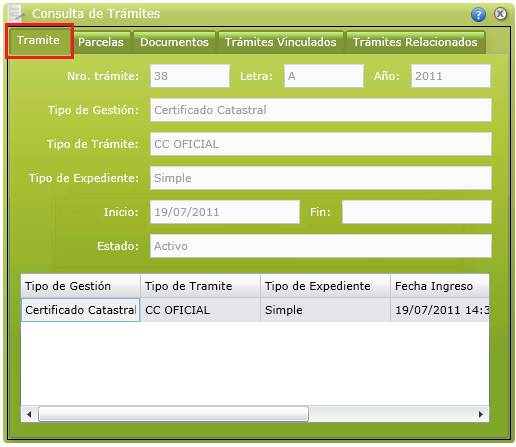

Ilustración 19 - Consulta Datos del trámite
Con
los siguientes datos:
|
|
Número de trámite |
|
|
Letra del trámite |
|
|
Año del trámite |
|
|
Tipo de gestión del trámite |
|
|
Tipo de trámite |
|
|
Tipo de expediente |
|
|
Fecha de inicio de la gestión del trámite |
|
|
Fecha de finalización del trámite |
|
|
Estado actual del trámite |
Y
una lista con los movimientos del trámite, con las siguientes columnas:
|
|
Tipo de gestión realizada dentro de la Dirección
General de Catastro Territorial |
|
|
Tipo de trámite |
|
|
Tipo de expediente |
|
|
Fecha de ingreso a la Dirección General de
Catastro Territorial |
|
|
Área de la Dirección General de Catastro
Territorial donde se encuentra actualmente el trámite |
|
|
Personal de la Dirección General de Catastro
Territorial a cargo de la gestión del
trámite |
4.2.2. Datos de Parcelas
Datos
referidos a la ubicación, nomenclatura, número de expediente, tipo de parcela,
etc., de las parcelas que están vinculadas con el trámite consultado. La
ventana que se muestra, es como la que sigue:

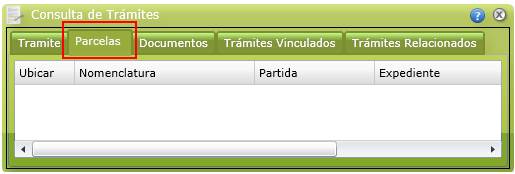

Ilustración 20 - Datos de las Parcelas del
trámite
Lista
con las parcelas vinculadas al trámite, con las siguientes columnas:
|
|
Hacer clic sobre esta columna para ubicar dentro
del mapa la parcela |
|
|
Nomenclatura completa de la parcela |
|
|
Número de partida de la parcela |
|
|
Número de expediente de registración de la
parcela en la DGCT |
|
|
Categorización de la parcela según el destino de
la misma |
|
|
Indicar si la parcela pertenece a un Régimen de
Propiedad Horizontal |
4.2.3. Datos de Documentos
Datos
referidos a la identificación y descripción de
los documentos que están vinculadas con el trámite consultado. La
ventana que se muestra, es como la que sigue:

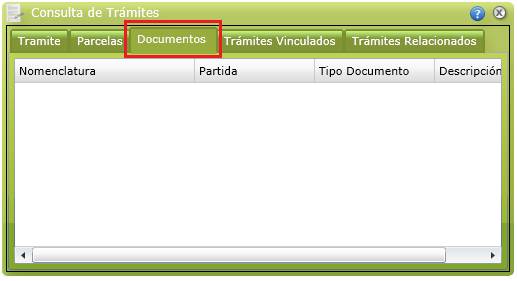

Ilustración 21 - Datos de Documentos del
trámite
Lista
con los documentos vinculados al trámite, con las siguientes columnas:
|
|
Nomenclatura completa de la parcela |
|
|
Número de partida de la parcela |
|
|
Categorización del documento según el tipo |
|
|
Descripción del documento y su contenido |
4.2.4. Datos de trámites vinculados
Datos
referidos a la identificación, tipo y fechas de inicio y fin de los trámites
que están vinculados con el trámite consultado. La ventana que se muestra, es
como la que sigue:

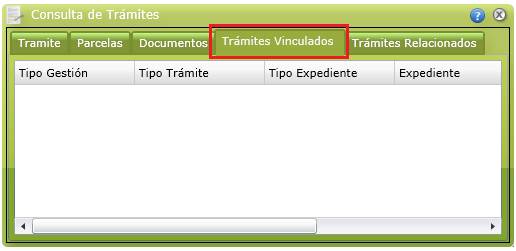

Ilustración 22 - Datos de Trámites
vinculados
Lista
con los trámites vinculados al trámite, con las siguientes columnas:
|
|
Tipo de gestión del trámite |
|
|
Tipo de trámite |
|
|
Tipo de expediente |
|
|
Número del expediente vinculado |
|
|
Fecha de inicio del expediente vinculado |
|
|
Fecha de finalización del trámite del expediente
vinculado |
4.2.5. Datos de trámites
relacionados
Datos
referidos a la identificación, tipo y fechas de inicio y fin de los trámites
que están relacionados con el trámite consultado. La ventana que se muestra, es
como la que sigue:

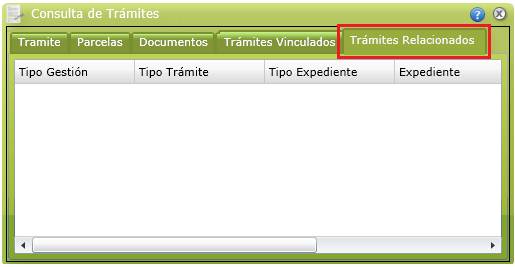

Ilustración 23 - Datos de Trámites
relacionados
Lista
con los trámites relacionados al trámite, con las siguientes columnas:
|
|
Tipo de gestión del trámite |
|
|
Tipo de trámite |
|
|
Tipo de expediente |
|
|
Número del expediente relacionado |
|
|
Fecha de inicio del expediente relacionado |
|
|
Fecha de finalización del trámite del expediente
relacionado |
5.
Consulta
de documentos
Nota: Esta
función solamente se habilita cuando un usuario autorizado por la Dirección General
de Catastro Territorial, ha iniciado una sesión privada.
|
|
Permite consultar los documentos relacionados con un
expediente, ingresando el Número, letra y año del trámite. |
5.1. Ingreso de parámetros para
consultar documentos
Para ingresar los
parámetros de la consulta, aparece la
siguiente ventana:

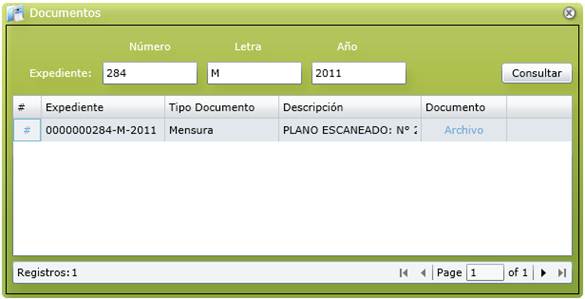

Ilustración 24 - Consulta de documentos
Donde se deben completar los siguientes parámetros:
|
|
Ingresar Número – Letra – Año de Expediente |
Presionar el botón
5.2.
Resultados
de la consulta
Los datos de los registros seleccionados en la consulta,
aparecen en una lista con las siguientes columnas:
|
|
Haciendo
clic sobre este elemento permite ubicar en el mapa, la parcela vinculada con
el documento. El Sistema selecciona la
parcela vinculada y ejecuta un acercamiento a dicha parcela. |
|
|
Número
de expediente vinculado con el documento |
|
|
Tipo
de Documento |
|
|
Descripción
del contenido del Documento |
|
|
Utilizar
el vínculo con el documento y poder
visualizarlo, haciendo clic en la
palabra “Archivo”:
|
6.
Herramientas para control de la Escala del mapa
Estas
herramientas permiten modificar la escala actual de la vista de mapa y obtener
una nueva vista, según el valor de escala ingresado.
Las
distintas opciones aparecen en la siguiente barra:
En los
párrafos siguientes se describen todas estas funcionalidades.
6.1.
Modificar
el valor de Escala
Se puede ingresar el valor de la
nueva Escala desde el teclado o bien presionar en
y seleccionar
un valor de la lista de valores, como se muestra:
La vista
de mapa se despliega con la nueva escala ingresada.
6.2.
Volver
a la Escala anterior
Si
después de modificar la escala y obtener un nueva vista de mapa, se desea
volver a la Escala anterior, se debe presionar en
y el Sistema despliega el mapa a la Escala sin
modificar.
6.3.
Aplicar
nuevamente la Escala modificada
Si
después de volver a desplegar la vista de mapa a la escala original, se desea
aplicar la Escala que se modificó, se debe presionar en
y el Sistema despliega la vista de mapa a la
escala modificada.
7.
Otras
herramientas
7.1. Abrir sesión privada
|
|
Abrir sesión privada Permite iniciar una sesión privada por un usuario autorizado
por la DGCT. |
7.2. Ocultar Banner
|
|
Ocultar Banner Permite ocultar de la pantalla los títulos y el
escudo de la Provincia. |
7.3. Modificar colores
|
|
Permite modificar los colores de fondo. |
7.4. Mostrar barra de
herramientas
|
|
Para mostrar u ocultar las barra de herramientas |
7.5. Imagen de fondo
|
|
Indicar el nivel de detalles de la imagen satelital
de fondo. Las opciones son:
|
